Plateforme portable de pressions plantaires T-Plate

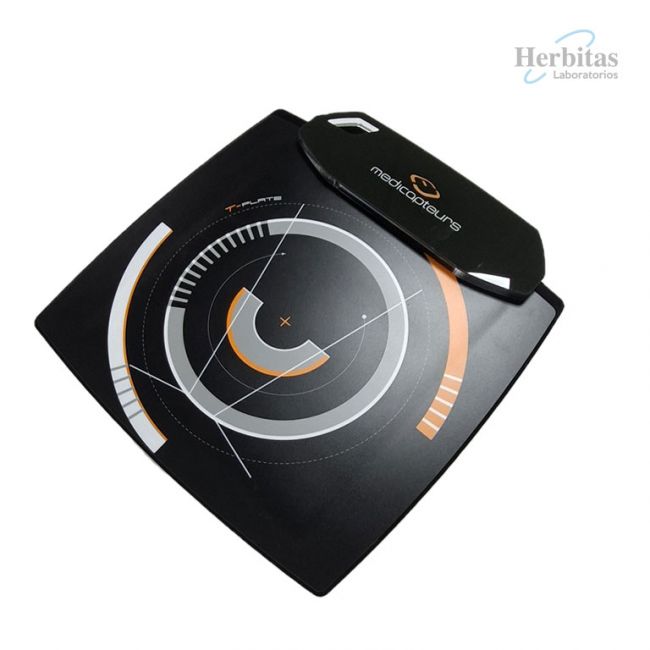

PLATEFORME DE PRESSIONS T-PLATE

La Plateforme de Pressions T-PLATE est un système professionnel conçu pour analyser avec précision le profil des pressions plantaires du patient et faciliter le processus d'évaluation.

Sa surface intègre 1 600 capteurs résistifs ne nécessitant aucun étalonnage, garantissant une grande fiabilité lors de l'acquisition des données. Elle permet de réaliser des analyses statiques, dynamiques et posturologiques, fournissant des informations détaillées sur la répartition des pressions pendant l'appui.

Le logiciel permet de visualiser les résultats à l'aide d'images 3D, de consulter le temps de contact et les pourcentages de pression, de calculer l'indice de pronation/supination, d'effectuer des mesures directement sur l'image et de connaître la pression d'une zone spécifique à l'aide du curseur.

L'une de ses fonctions principales concerne l'analyse des ulcères du pied diabétique (UPD), permettant d'effectuer un calcul automatique du niveau de risque et de visualiser les zones à risque.

Elle permet également de synchroniser l'analyse avec une vidéo, de générer des rapports et d'imprimer les résultats à l'échelle réelle 1:1. Son fonctionnement est simple, puisque l'alimentation et la communication s'effectuent via une connexion USB.

INDICATIONS :
Indiquée pour les professionnels souhaitant réaliser des études de la répartition des pressions plantaires, notamment :

• Évaluation statique.
• Évaluation dynamique.
• Analyse posturologique.
• Étude de la pronation et de la supination.
• Identification des zones de pression élevée.
• Évaluation du risque d'ulcères du pied diabétique.
• Élaboration de rapports sur les résultats obtenus.

CARACTÉRISTIQUES :

• Analyse statique, dynamique et posturologique.
• 1 600 capteurs résistifs.
• Capteurs ne nécessitant aucun étalonnage.
• Visualisation 3D des pressions plantaires.
• Synchronisation vidéo.
• Fonction d'autodiagnostic.
• Visualisation du temps de contact.
• Visualisation des pourcentages.
• Évaluation du risque d'ulcère.
• Calcul de l'indice de pronation/supination.
• Prise de mesures directement sur l'image.
• Lecture de la pression à l'aide du curseur de la souris.
• Possibilité d'impression à l'échelle 1:1.
• Génération de rapports.
• Alimentation par câble USB.
• Fiabilité maximale.
• Utilisation sur différents ordinateurs sans limitation.
• Installation et formation incluses.

SPÉCIFICATIONS TECHNIQUES :

• Dimensions : 565 x 612 x 22 mm.
• Épaisseur : 8 mm.
• Poids : 3 kg.
• Zone active : 400 x 400 mm.
• Charge maximale : 200 kg.
• Nombre de capteurs résistifs : 1 600.
• Plage de température : de 0 à +60 ºC.
• Durée de vie des capteurs : supérieure à 1 000 000 d'activations.
• Pression maximale par capteur : 100 N/cm².
• Fréquence maximale d'échantillonnage : 100.
• Connexion : USB.
• Alimentation : par câble USB.

LOGICIEL :
Le logiciel de la T-PLATE permet :

• Visualisation des cartes de pression plantaire.
• Visualisation 3D.
• Synchronisation avec la vidéo.
• Autodiagnostic.
• Analyse du temps de contact.
• Visualisation des pourcentages.
• Évaluation du risque d'ulcère.
• Indice de pronation/supination.
• Réalisation de mesures sur l'image.
• Lecture ponctuelle de la pression à l'aide du curseur.
• Impression à l'échelle 1:1.
• Génération de rapports.

ANALYSE DES PRESSIONS PLANTAIRES :
ANALYSE STATIQUE.
Permet d'analyser la répartition des pressions plantaires pendant l'appui statique, facilitant l'identification des zones soumises à une pression plus élevée.

ANALYSE DYNAMIQUE.
Permet d'étudier le comportement des pressions plantaires pendant le mouvement et de visualiser des paramètres tels que le temps de contact et les pourcentages de pression.

ANALYSE POSTUROLOGIQUE.
Permet de compléter l'étude des pressions par des informations relatives au comportement postural du patient.


ANALYSE DU RISQUE D'ULCÈRE :
Le logiciel intègre une fonction spécifique pour l'analyse des ulcères du pied diabétique (UPD).

Permet de :

• Calculer automatiquement le niveau de risque.
• Visualiser automatiquement les zones à risque.
• Identifier graphiquement les zones soumises aux pressions les plus élevées.
• Sur les images du logiciel incluses dans la fiche, les cartes plantaires sont représentées par un code couleur, facilitant l'interprétation visuelle des différentes zones de pression.


AVANTAGES :

• Haute précision dans l'identification du profil des pressions plantaires.
• Grande zone active d'analyse.
• Charge maximale jusqu'à 200 kg.
• Capteurs résistifs ne nécessitant aucun étalonnage.
• Large gamme d'outils d'analyse.
• Représentation graphique intuitive des résultats.
• Outils spécifiques pour l'évaluation du risque d'ulcère du pied diabétique.
• Possibilité d'utiliser le logiciel sur différents ordinateurs sans limitation d'utilisation.
• Alimentation et connexion par USB.
• Installation et formation incluses.


PRÉSENTATION :
Plateforme de Pressions T-PLATE, Réf. 21.113.7, avec logiciel d'analyse des pressions plantaires.

La documentation précise également que l'installation et la formation sont incluses.


CONNECTIVITÉ :

• Connexion USB.
• Alimentation exclusivement par câble USB.
• Possibilité d'utilisation sur différents ordinateurs sans limitation.


CLASSIFICATION ET CERTIFICATION :

• Dispositif médical.
• Certification CE par DEKRA.
• Équipement validé.
